マイクロバブル発生器 BT-50
BT50は0.2Mpa以上の水を流すと中心部に負圧軸が発生します。負圧軸が接するデルタ弁から空気を吸い込みます。
オゾンのマイクロバブルを生成するにはオゾンガスをデルタ弁へ繋ぐだけで可能です。ただし、BT-50 1個でガスを吸い込める量は2～4％です。一般的なオゾン発生装置は発生体の冷却も必要な為、ガス流量を絞れるタイプは極僅かです。簡単なのは、オゾンガスを分岐させてBT-50に不要なオゾンガスを安全な戸外に放出すれば良いです。
安価なオゾナイザーを例にすると、300mg/Hの発生量があり、風量は8.0L/minです。
単純計算で出口濃度は290ppmです。
BT-50で10L/minの水量を流すとオゾンガス量の4％＝0.4L/minとなり、残りの7.6L/minは排オゾン処理する必要があります。
また、利用出来るオゾン量は300mg/Hの4％で12mg/Hとなります。
問題となる可能性は、オゾンマイクロバブルから未反応290ppmのオゾンガスが周囲に漂うことです。
特許第3682286号
BT-50は、気液混合水を器体内へ送り込む以外に、左写真のデルタ弁にチューブを接続することにより気体を自吸させることが可能です。特にオゾンマイクロバブルの場合は、他のマイクロバブル発生器と比べ簡単です。
デルタ弁接続は内径4mm程度のシリコンチューブもしくはブレードホースでOKです。
yahooショッピングで販売中
マイクロバブル生成ユニット お風呂、研究など
お手軽にマイクロバブルを生成出来ます。
タンク内の空気が水の中に溶解し、マイクロバブル発生器から真っ白なマイクロバブルが発生します。
出口側にバルブを装着し差圧を0.05mpaにすればナノバブルが生成します。
※マイクロバブル発生器は外します。
※水道水圧が0.2Mpa以上必要です。
また、別途カスケードポンプをご用意頂ければ連続運転が可能です。左記写真のユニットにはポンプは含まれていません。
空気、オゾン、炭酸ガスなどご利用可
気体溶解器材質：ＡＢＳ
毎分10Ｌ（水圧により変化）推奨水圧：0.2Ｍpa以上
yahooショッピングで好評発売中
UVランプ式オゾナイザー
UVランプ式オゾナイザーは、エアポンプを内蔵していません。オゾン生成量は多く有りませんが、数十ppmのオゾンをマイクロバブル化する目的であれば達成可能です。
排オゾン処理が不要です。
オゾンをマイクロバブルにするということは、湿度の高い場所でオゾン生成をすることとなり放電式は不得意です。
弊社のUVランプ式オゾナイザーは、エアー量をコントロールしやすく湿度によるオゾン生成の影響は最小限です。
※樹脂製エジェクター、スピコン、チェックバルブを付属しておりオゾンマイクロバブル生成を簡単にスタート出来ます。別売りのマイクロバブル発生器BT-50も利用可能です。
サイズ：縦230×横140×奥行き80mm 重量2.5kg 壁掛け式
yahooショッピングで販売中
BT-50＆水中ポンプセット（オゾン利用不可）
yahooショッピングからご購入頂けます
BT-50&カスケードポンプ(オゾン利用不可）
yahooショッピングからご購入頂けます簡易実験

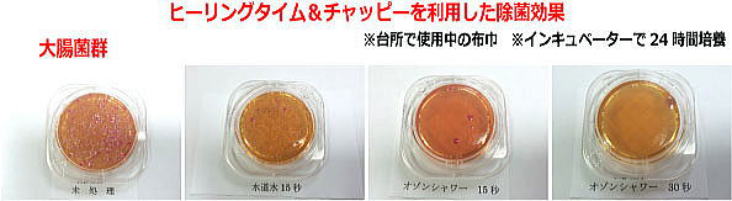

下記は低濃度オゾンをシャワーでマイクロバブル化させたものでテストを行いました。
器具等を除菌する場合は、1ppmのオゾン水を利用しますが、低濃度オゾンをマイクロバブルにすることにより対象物への除菌効果が増加します。通常、水には表面張力があり、疎水性のものには馴染みませんが、マイクロバブル化により対象物への直接的な働きかけにより除菌効果が発生すると考えられます。
用途
カット野菜の除菌効果の評価、牡蠣の除菌効果の評価、排水処理での評価、介護入浴、水産関連、養殖関連など
CODに関して
【排水処理】
水の汚れの指標でCODがあります。ＣＯＤ処理とは酸素【Ｏ】とのやり取りです。次亜塩素酸ソーダの場合、次亜塩素酸ソーダの分子量74.5ｇの内、有効酸素の原子量は16ｇです。よってＣＯＤを1mg低減する為に必要な次亜塩素酸ソーダ量は74.5÷16＝4.7mgが必要となります。
オゾンの場合 オゾンの分子量48gの内、有効酸素の原子量は16gです。よってCODを1mg低減する為に必要なオゾン量は。48÷16＝3mgが必要となります。
【例】CODが50mg/Lの1000Lの排水を処理する場合に、必要な酸化剤量は？
・次亜塩素酸ソーダの場合
50×4.7×1000÷1000＝235g/Lの純分が必要となります。
・オゾンの場合
50×3×1000÷1000＝150g/Hのオゾン発生量が最低必要となります。このオゾン発生量があるオゾナイザーでは、コストが見合いません。
牡蠣の殺菌に関して
【キーワードは海水とオゾン】
牡蠣の殺菌に関して、オゾンマイクロバブルが有効と見かけます。ぜひオゾンマイクロバブルをご検討下さい。
溶存酸素に関して
【マイクロバブルと溶存酸素】
溶存酸素が少ない水と窒素の過飽和状態の水では異なります。窒素の過飽和水にマイクロバブルを注ぎ込んでも溶存酸素は中々上昇しません。そんな時に手軽に過飽和水から空気成分の状態に戻すのが、ＦＢＴ５０Ｓです。
オゾンに関して
オゾン濃度は、気相と液相では同じppmが使われますが、中身は異なりますので注意が必要です。
気相オゾン濃度は体積比となり、液相オゾン濃度は重量比です。
オゾン発生量との比較
気相中オゾン濃度を空間1m3において1時間で1ppmにする場合
→1ppm×48g/mol÷22.4L×1m3/h＝2.14mg/hのオゾン発生量が必要
オゾン出口濃度1ppmで風量0.5m3/分の装置で1時間稼働した場合のオゾン発生量
→1ppm×48g/mol÷22.4L×30m3/h＝64.2mg/hのオゾン発生能力のある装置となります。
液相中オゾン濃度1ppmの場合
→1L/min×1mg×60min＝60mg/hのオゾン発生量が必要
※温度等は省略して、単純な計算です。
同じオゾン濃度1ppmでも上記通り、気相と液相ではオゾン必要量が全く異なります。
ちなみに弊社でご提案している工業用空気殺菌のオゾン濃度目安は1ppmです。
機器選定でオゾン発生量に注目しがちです。例えるならば同一濃度の塩素が１kgと10kgの容量違いとなります。１Lの水を残留塩素濃度1ppmにする場合、12%濃度の塩素を注入する量は0.007ml/Lです。
12％濃度の塩素1kgで残留塩素濃度1ppmにすることが出来る水量は、約12,000Lです。10kgの塩素では単純に10倍の水量となります。
ではなぜオゾンに至っては、オゾン発生量に注目するのでしょうか？答えはオゾンは水に簡単に溶解しない為、量でカバーしようとしているのです。量でカバーする弊害は、未反応オゾンが（余剰オゾン）周囲環境に影響します。
ポイントは、オゾンガス濃度とガス量です。
