コンベアー搭載型・卓上型UV硬化装置（高圧水銀ランプ方式）
コンベアー搭載型のＵＶ硬化装置は、お手持ちのコンベアーに設置して、生産実用機としてお使い頂く様に設計された、安価で汎用性の高いＵＶ乾燥装置です。
既存のコンベアーに搭載して、お手持ちのマーキング装置の後に設置すれば、簡単に自動マーキング乾燥装置になります。光源には標準的な1ｋＷ（800Ｗ/㎝）の高圧水銀ランプを使用しています。ランプ位置は上下に調節出来る構造になっていますので、光の強さと温度上昇を適当に調節出来ます。
UV硬化装置の構造

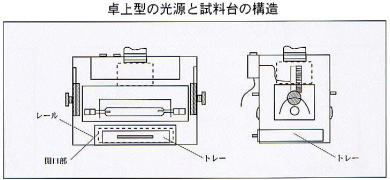

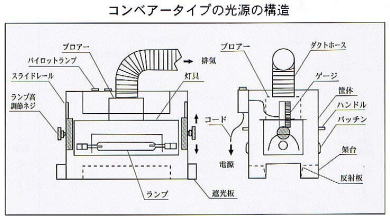

硬化装置本体は光源とそれを収納する外装ケースと強制ブロアーで構成されています。光源は10㎝～15cmの距離で調整出来ます。UVの強さと照度分布
ＵＶ樹脂の硬化時間はＵＶ露光量に比例します。ＵＶ露光量はＵＶ照度を測定して、その値から計算で求められます。ＵＶ硬化の主要波長は365nmで、その照度は市販のＵＶ照度計で簡単に測定できます。ＵＶ光源の選定には、光源の照度分布データ（配光特性）を知る事が大切です。光源の配光特性には集光型と拡散型があります。拡散型は広い範囲の照度が均一になっているので、大面積の被照射体をバッチ処理するのに適しています。一方集光型の中心の最大強度は、同じワット数の拡散型の二倍の強度があるので、コンベアーラインなどで処理するのに適しています。
|
|
|
ＨＣ60シリーズ・1000Ｗ
| 品名 | ミラー形状 | ミラー材質し | シャッター機構 | ブロアー 別置き |
|||
|---|---|---|---|---|---|---|---|
| 集光 | 拡散 | アルミ | CM | 無 | 有 | ||
| HC-65 | ○ | ○ | ○ | ○ | |||
| HC-66 | ○ | ○ | ○ | ○ | |||
| HC-67 | ○ | ○ | ○ | ○ | |||
| HC-68 | ○ | ○ | ○ | ○ | |||
ＨＣ70シリーズ・1000Ｗ
| 品名 | ミラー形状 | ミラー材質し | シャッター機構 | ブロアー 別置き |
|||
|---|---|---|---|---|---|---|---|
| 集光 | 拡散 | アルミ | CM | 無 | 有 | ||
| HC-75 | ○ | ○ | ○ | ||||
| HC-76 | ○ | ○ | ○ | ○ | |||
| HC-77 | ○ | ○ | ○ | ○ | |||
| HC-78 | ○ | ○ | ○ | ○ | |||
| 光 源 |
ランプワット数（W） | 1K | ||
|---|---|---|---|---|
| ランプ型番 | HL1000D（L/H/S）-1 | |||
| 発光長（㎜） | 120 | |||
| 単位長ワット（W/㎝） | 80 | |||
| 灯具型番 | HC65～68・HC75～78 | |||
| 寸法（㎜） | D420×W265×H468・D420×W280×H440 | |||
| 重量（㎏） | 5.0 | |||
| 冷却風量（m3/分） | 1.5 | |||
| 電 源 |
適合電源型番 | HB1000E-3 | ||
| 種別 | シャッター式 | |||
| 入力電圧（V） | 200 | |||
| 入力電流（A） | 始動時 | 9.5 | ||
| 安定時 | 8.3 | |||
| 二次無負荷電圧（V） | 220 | |||
| 寸法（㎜） | D510×W140×H172 | |||
| 重量（㎏） | 13.5 | |||
